激光打印机上的硒鼓芯片是如何知道碳粉余量

激光打印机上的硒鼓芯片是如何知道碳粉余量的芯片不接触碳粉，靠物理触点+数字通讯+打印机算法识别，全程和碳粉物理隔离。

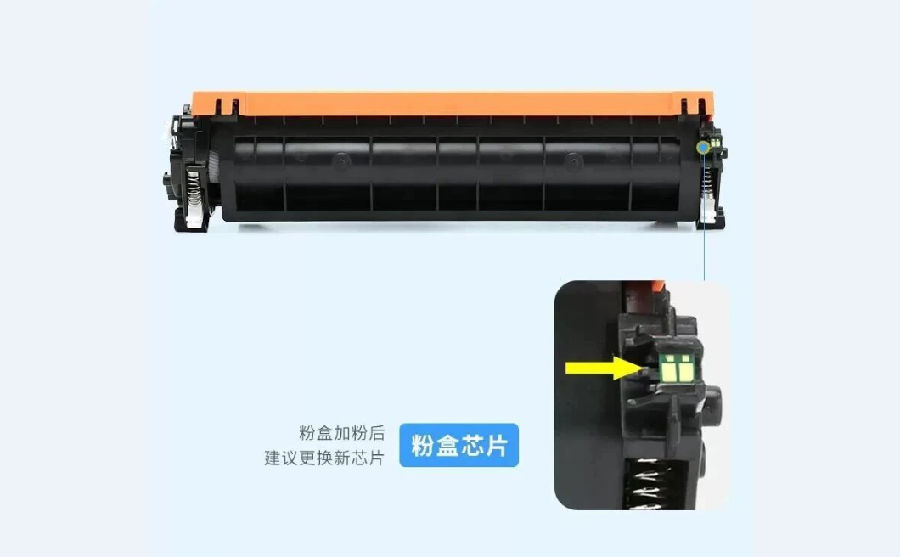

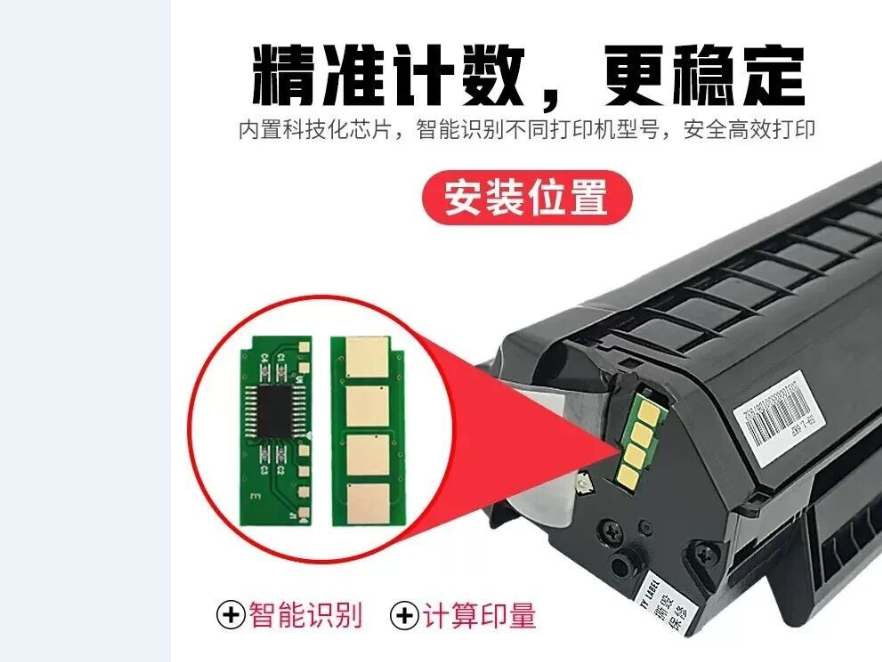

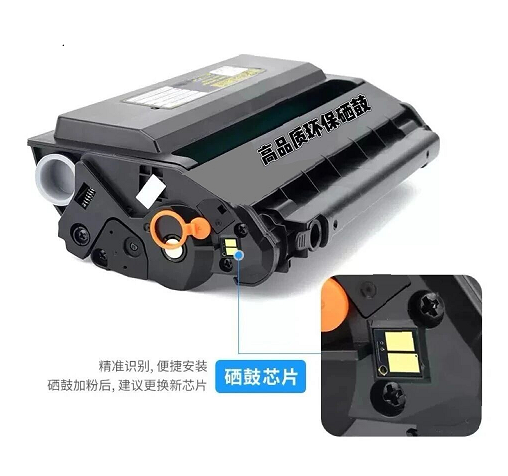

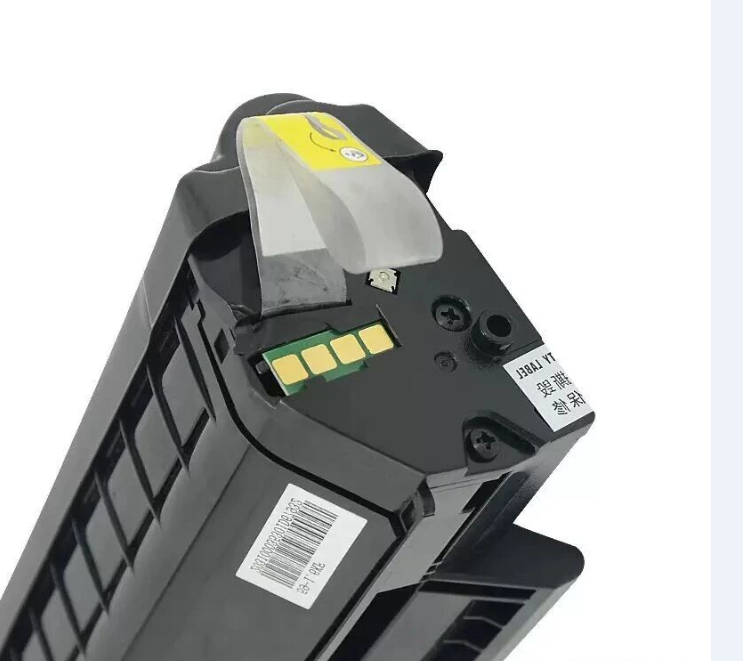

一、硬件连接：物理触点通电+通讯  硒鼓装到位后，打印机内部金属弹片触点压在芯片的金属焊盘上，形成电路连接。  触点作用：供电+双向数据传输（I2C、单线协议等）。  芯片是无源EEPROM/小MCU，靠打印机触点供电，不自带电池。

二、识别流程：打印机主动读/写芯片 1. 上电/装硒鼓：打印机初始化，向芯片发读ID/型号命令。 2. 身份校验：芯片返回型号、ID、加密签名，打印机校验是否匹配。 3. 状态读取：读已打印页数、剩余寿命、碳粉余量估算值。 4. 使用中更新：每打印一页，打印机把页数/覆盖率写入芯片，累计计数。 5. 余量判定：打印机用算法（页数+覆盖率）计算剩余碳粉，不是芯片直接测碳粉。 6. 锁定/提示：计数到阈值，打印机提示“碳粉用尽”，拒绝打印。

三、枢纽：芯片不“测”碳粉，只“记”数据 ： 芯片只存数据：型号、ID、已打页数、寿命、加密信息。  不接触碳粉、不检测碳粉重量/浓度。 剩余量是打印机算出来的，再把结果写回芯片记实。

四、常见通讯方式 : I2C总线：惠普、佳能主流，2–4根线（时钟+数据+电源+地）。 单线协议（1-Wire）：奔图、兄弟常用，单根线供电+通讯。  加密认证：新机型有加密，防止非原装芯片欺骗。 一句话总结：触点通电通讯 → 芯片存型号/页数 → 打印机算余量 → 全程不碰碳粉。 芯片是耗材的电子账本，机器靠触点读账本，自己计算碳粉用了多少，再把结果写回账本，全程不和碳粉接触。
